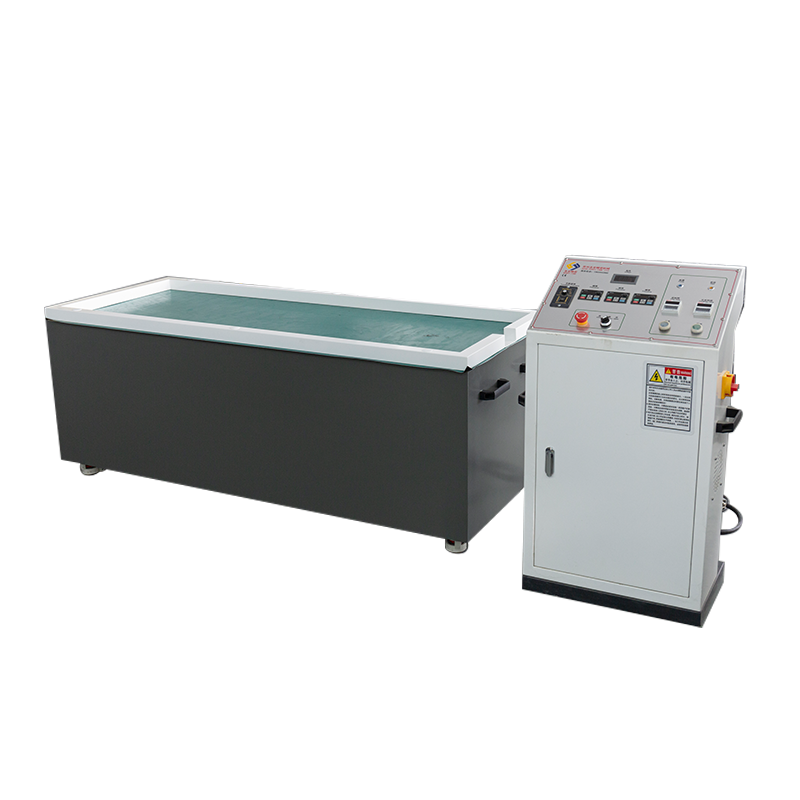

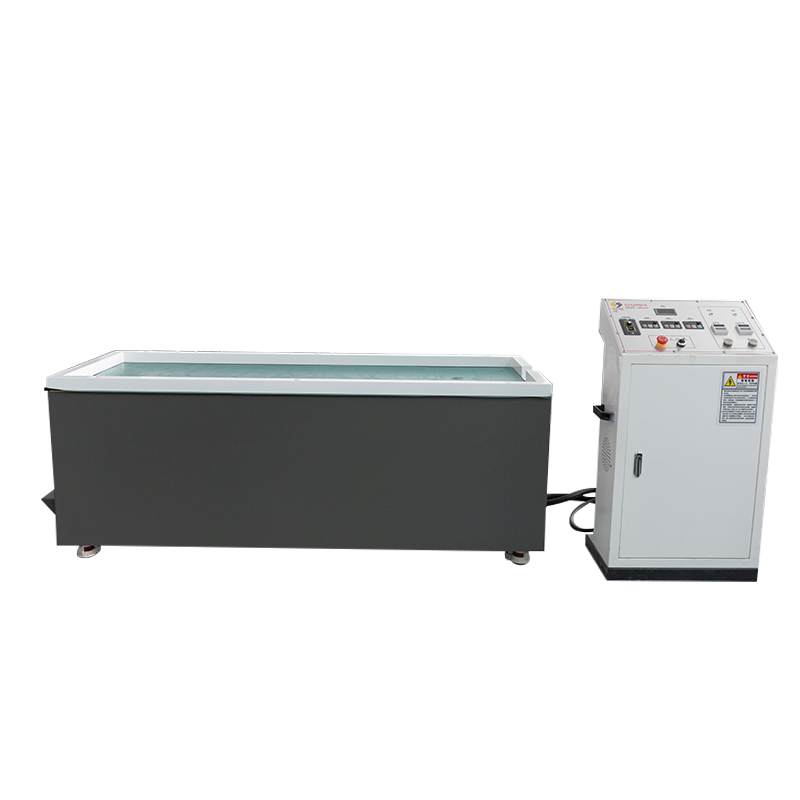

SY1200 vízszintes dugattyús/hosszú ágyas ipari mágneses sorjátlanító polírozógép

Pozícionálási és fordítási technológia: Az SY1200 az első a sorozatban, amely összetett mozgási pályával rendelkezik, amely egyesíti a "mágneses forgási reciprokációs transzlációt". Kifejezetten úgy tervezték, hogy megoldja a hosszú tengelyű, csőszerű és tömb típusú alkatrészek (pl. precíziós vezetősínek, orvosi katéterek, hosszúkás hűtőbordák) felületkezelési kihívásait. Az egyedülálló transzlációs mechanizmus a mágneses mezőt lineárisan, oda-vissza mozdulattal hajtja át az ágyon, kiküszöbölve a csiszolási holt zónákat vagy a statikus mágneses mezőkben gyakran előforduló "zebramintákat", így egyenletes érdességet (Ra) biztosít a munkadarab teljes hosszában.

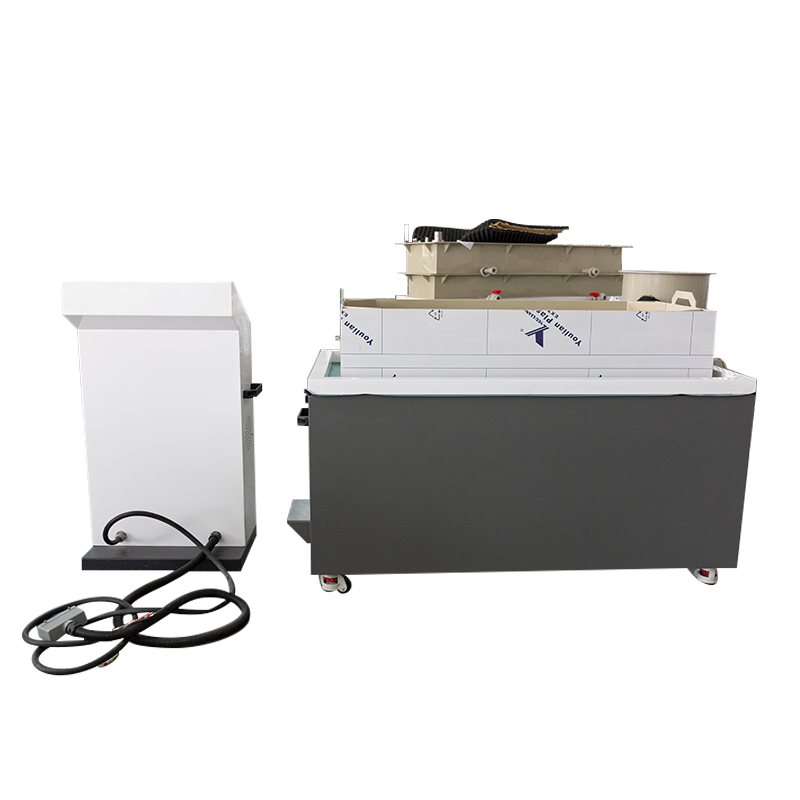

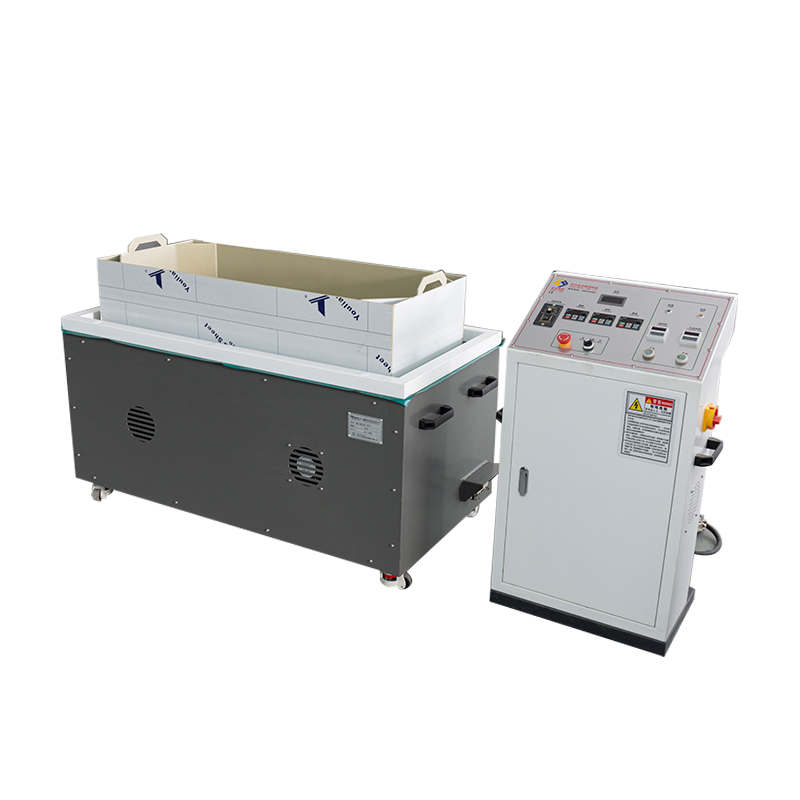

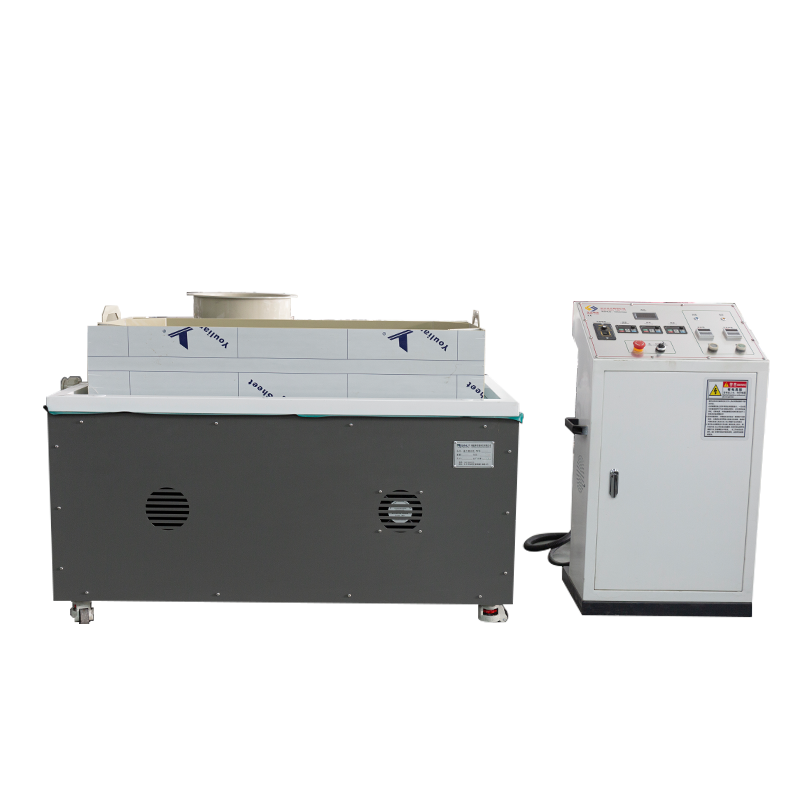

Kapacitás és ágy konfiguráció: A nyitott vízszintes ágyas kialakítású egység 1100*620 mm-es munkaasztalt kínál, és alapfelszereltségként egy nagy, téglalap alakú 1000*500*250 mm-es csiszolótartállyal rendelkezik. A maximális feldolgozási kapacitás 0-35 kg referenciaértékre nő. Ez a méretarány lehetővé teszi a közel 1 méter hosszú munkadarabok lapos megmunkálását, megakadályozva a munkadarab összegabalyodását és jelentősen javítva a tételenkénti térfogati hatékonyságot.

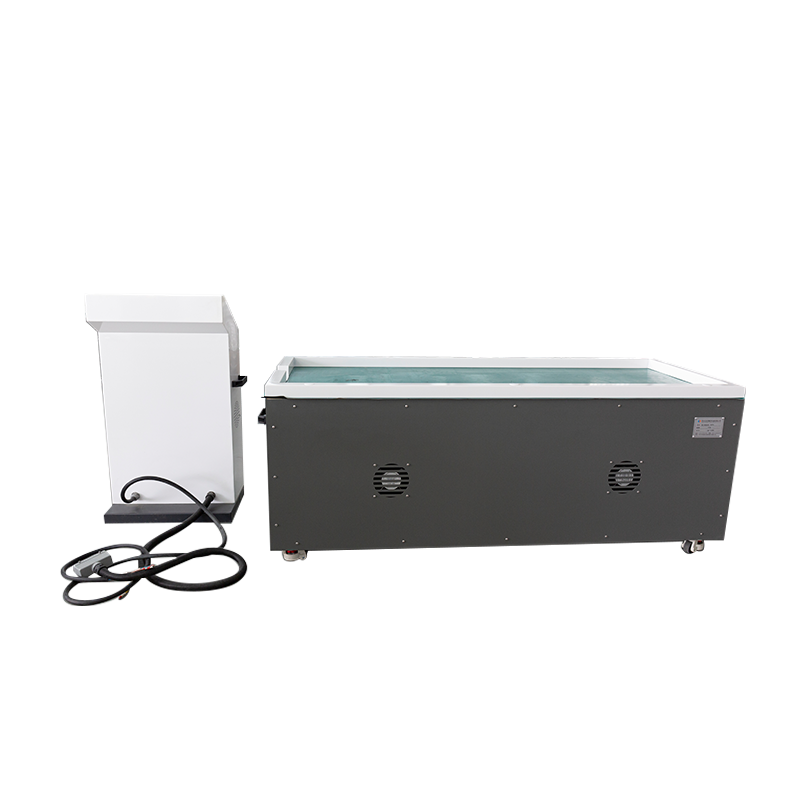

Osztott architektúra és teljesítmény: Az igényes ipari környezetekhez való alkalmazkodás érdekében az SY1200 osztott mechanikai-elektromos architektúrát alkalmaz. A főgép mérete 1200*720*730mm, míg a precíziós vezérlőegységek külön szekrényben (550350980mm) kapnak helyet. Ez a kialakítás hatékonyan szigeteli el az elektromos alkatrészeket a nagyfrekvenciás mechanikai rezgésektől és a kifröccsenő folyadékoktól. Egy 4 kW-os ipari motorral és egy AC380V háromfázisú tápegységgel hajtja meg, bőséges nyomatékot biztosít a nagy terhelés melletti összetett mozgáshoz.
Folyamatvezérlés és stabilitás: A rendszer támogatja a 0-60 Hz-es változtatható frekvencia-sebesség-szabályozást integrált vezérléssel az előre/hátra forgatáshoz és fordításhoz. A 380 kg-os nettó tömegével a nagy teherbírású ágy kivételes merevséget biztosít a hosszú löketű fordításhoz, dinamikus egyensúlyt biztosítva még teljes 35 kg-os terhelés mellett is, és meghosszabbítja a mechanikus erőátviteli alkatrészek élettartamát.

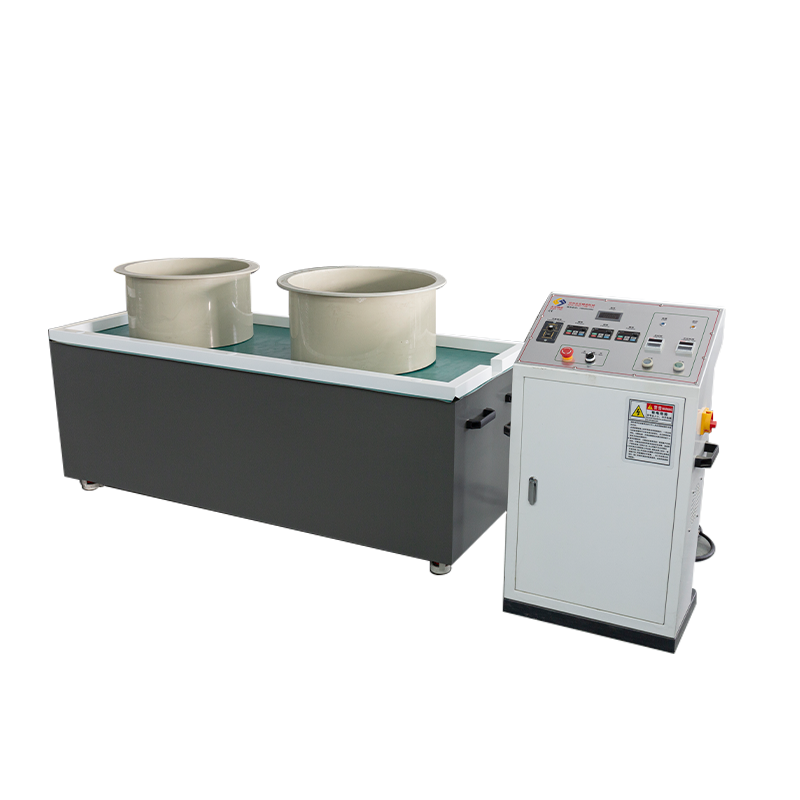

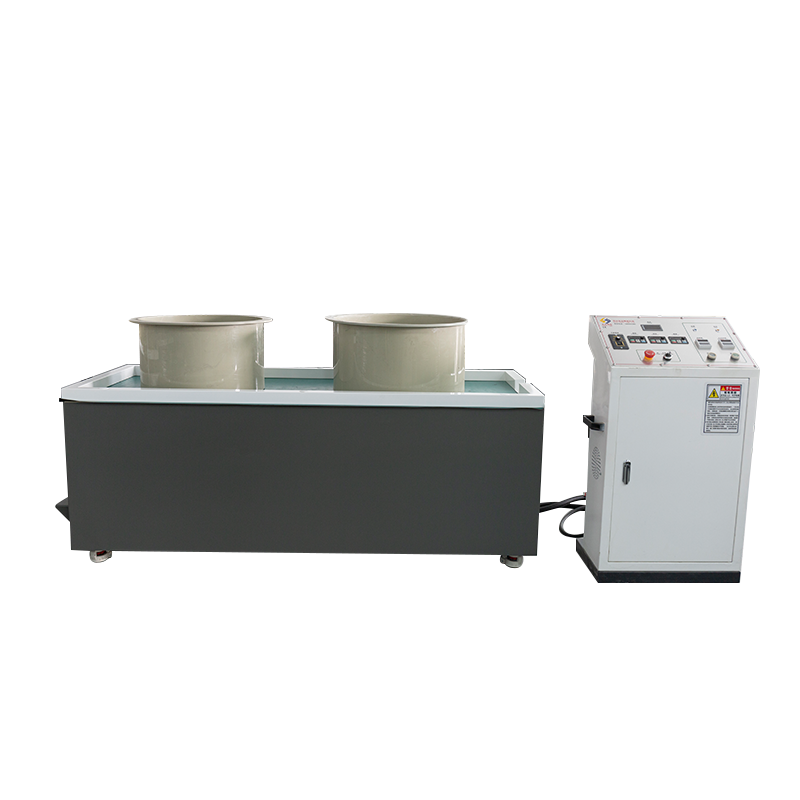

Szabványos ellátás: Szigorúan az ipari szabványoknak megfelelően szállítva a csomag 8 kg SUS304 rozsdamentes acél mágnescsapot és 50 kg speciális csiszolófolyadékot tartalmaz. A standard konfiguráció 2 téglalap alakú őrlőedényt, 1 elválasztó szitát és 1 tűs elválasztót tartalmaz, amelyek lehetővé teszik a hosszúkás alkatrészek azonnali tömeggyártását a telepítés után.
