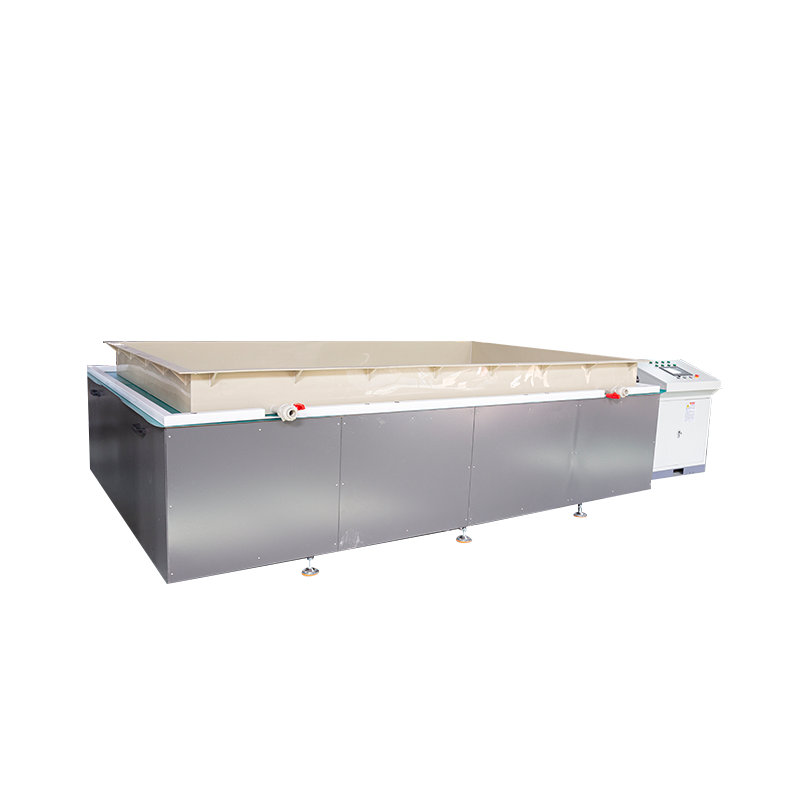

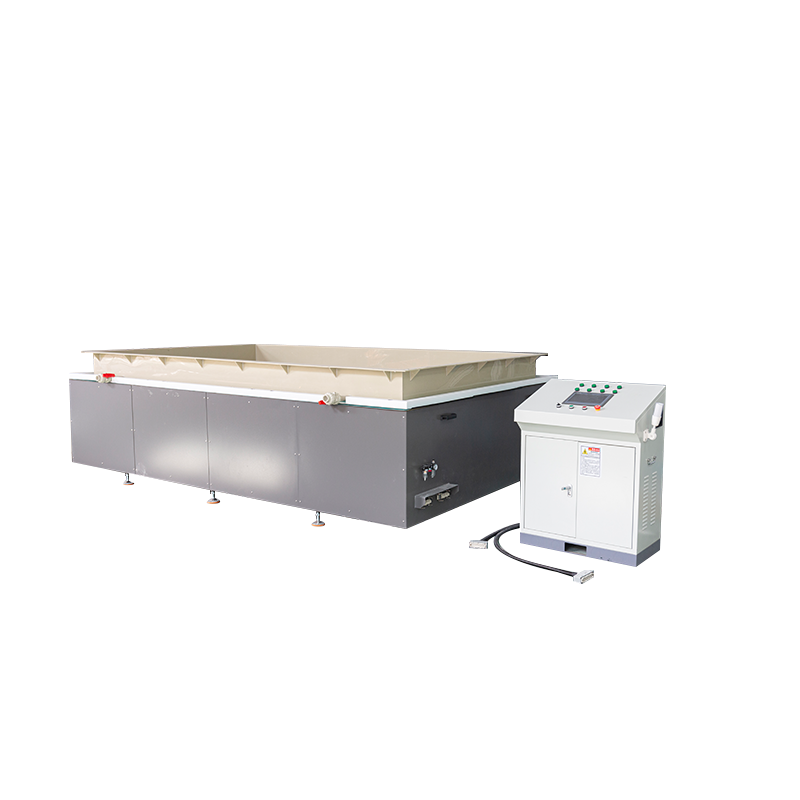

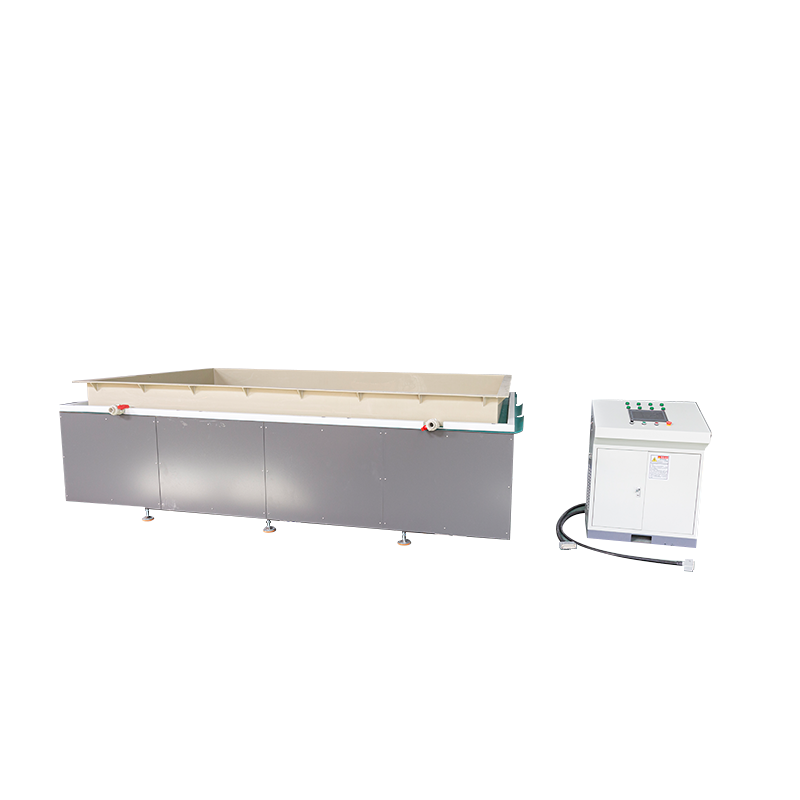

SY-FZ30 automatikus billenő és dugattyús / nagy teherbírású mágneses sorjátlanító polírozógép

Vonalpozícionálás és automatizálási integráció: Az SY-FZ30 egy ipari minőségű mágneses polírozó cella, amely integrált automatizált ürítéssel rendelkezik, és a sorjázási, vízkőeltávolítási és polírozási folyamatok során felmerülő munkaügyi kihívásokra tervezték. A belső üregek tisztítására és felületkezelésére szolgáló precíziós képességén túl innovatív módon egy billenési mechanizmust is tartalmaz. A ciklus befejeztével az egység automatikusan megdönti a csiszolótartályt, hogy a munkadarabokat és a közeget közvetlenül az alatta lévő elválasztó szitára öntse. Ez drasztikusan csökkenti a nehéz tartályok kezelésével járó munkaintenzitást, és jelentősen lerövidíti a tételek közötti átfutási időt.
Nagy hatékonyságú hajtáslánc: Annak ellenére, hogy egyállomásos egység, az SY-FZ30 egy túlzottan specifikált 6,5 kW-os, nagy teljesítményű motorral van felszerelve, amely jóval meghaladja a hasonló méretű szabványos modelleket. AC380V (50/60HZ) 25A tápellátással ultra-nagy sűrűségű mágneses fluxust hoz létre a 900650250mm-es téglalap alakú csiszolási zónában. Ez a nagy energiájú hajtás különösen alkalmas nehéz, nagy keménységű fém alkatrészek megmunkálására, így 10-60 kg teljes terhelés mellett is nagy sebességű kinetikus vágási energiát biztosít a mágnescsapok számára.
Összetett mozgás és folyamat konzisztenciája: Az egység a csúcskategóriás "előre/hátra forgási fordítás" összetett mozgási logikát alkalmazza. A nagy teljesítményű motor által meghajtott mágneses tér nem csak forog, hanem egyenesen, oda-vissza pásztázó mozgással hajtja is a tűket a négyszögletes tartályon belül. Ez a dinamikus eltolódás kiküszöböli a statikus mezőkkel kapcsolatos őrlési vakfoltokat, biztosítva, hogy egy 60 kg-os tétel minden alkatrésze – akár a tartály szélein, akár közepén – egyenletes felületi érdesség (Ra) javulást érjen el.
Ipari szerkezet és HMI: Az integrált munkaállomásként tervezett SY-FZ30 2500*1700*2100 mm méretű, körülbelül 500 kg nettó tömeggel, stabil alapot biztosítva a mechanikus billentéshez. Különálló, padlón álló kapcsolószekrényt (8005201000 mm) tartalmaz, amely integrálja a PLC-t vagy az invertert. A kezelők egyszerűen programozhatják a ciklusidőket, a fordítási frekvenciákat és a billenési sorrendet, lehetővé téve a szabványos folyamatvezérlést.
Kulcsrakész konfiguráció: Az automata cellaként szállított egység alapfelszereltsége 8 kg rozsdamentes acél mágnescsap és 50 kg csiszolófolyadék. A csomag 1 db testreszabott téglalap alakú őrlőedényt, 1 integrált elválasztó szitát és 1 tűs elválasztót tartalmaz. Ez a rendkívül integrált kialakítás lehetővé teszi a teljes zárt hurkú folyamatot a köszörüléstől a válogatásig azonnal a telepítés után, anélkül, hogy bonyolult perifériás beállításokra lenne szükség.
